HZ1721 Механічні платинові кільця масляний вимірювач натягу поверхні

I. Основні функції та принципи роботи

Міжфазний вимірювач напруги HZ1721 - це легко керована машина, яка може швидко і точно розрахувати міжфазне і поверхневе інтенсивування різних видів рідини. Він використовується для розрахунку міжфазного та поверхневого інтенсифікації промислового масла в гідравлічному відділі та електричному відділі для посилення нагляду за ізоляційним маслом. Крім того, він також широко використовується в нафтовій промисловості, хімічній промисловості, науково-дослідних відділах та відділах освіти.

Ця машина в основному складається з торсіонних проводів, платинових кілець, зразків кронштейнів, циферблатних лусочок, покажчика курсора, кікбоксингу, важільних кронштейнів, гострих шестерень черв'яків, тестування черв'ячних шестерень і зразків кікбоксингів. Машина накладає кручення на торсійні дроти через обертання тестової черв'ячної шестерні та балансування кручення з натягом рідкої поверхні, викликаним платиновим кільцем. Коли кручення продовжує збільшуватися, поки рідка поверхня не зламається, число, показане на шкалі набору, є значенням натягу. (виражено в M, Unit: mN/m) Потім реальне значення натягу інтерфейсу, δ, обчислюється через M, помножене на коефіцієнт корекції F.

II.Технічні параметри

1.Діапазон вимірювань: 0-180 мН/м

2.Мінімальне значення ділення: 1mN/m

3.Точність: 0.1mN/m

4.Розмір: 240 * 270 * 325 (мм)

вага 5.Net: 4.3 кг

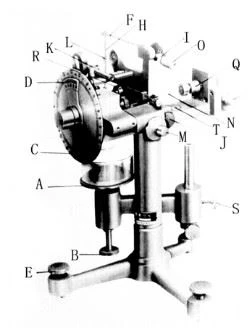

III.Діаграмний ескіз

А. Тримач зразка

B.Bolt для тримача зразка

Шкали набору C.Dial

D.Курсор

E.Горизонтальний болт

F.Arm 1

Г.Рука 2

H.Arm 3

I.Bolt для регулювання руки

Болт J.Arm (1)

Болт К.Арм (2)

Покажчик Л.

M.Ручка для черв'ячних передач

N.Сталевий дріт

O.Ковзна врівноваженість

P.Handle для тонкого налаштування черв'ячної шестерні

Q.Bolt для фіксації сталі

R.Екранна лупа

S.Brake для тримача зразка

T.Вирівнювання міхура
